Aktive Deckenstrahlplatte zum Heizen und Kühlen

Aktive Deckenstrahlplatte zum Heizen und Kühlen – Effiziente Deckentechnologie für moderne Gebäude

Die Anforderungen an moderne Gebäudetechnik steigen stetig. Architekten, Bauherren und Planer suchen nach Lösungen, die höchsten thermischen Komfort, nachhaltige Energieeffizienz, geräuscharmen Betrieb und ästhetische Integration in die Architektur verbinden. Besonders in energieeffizienten Neubauten, sanierten Bestandsgebäuden und Nichtwohngebäuden mit hohem Komfortanspruch stehen zentrale Fragen im Raum:

• Wie lassen sich Räume effektiv und leise beheizen und kühlen?
• Wie kann ein angenehmes Raumklima geschaffen werden – ohne sichtbare Technik, ohne Zugluft, ohne hohe Betriebskosten?

Unsere neue aktive Deckenstrahlplatte zum Heizen und Kühlen bietet genau hier die passende Antwort. Sie kombiniert modernste Wasser-basierte Klimatechnik mit intelligenter Luftführung und überzeugt durch eine dezente Installation in der Decke – ganz ohne sichtbare Heizkörper oder sperrige Klimageräte. Damit eignet sie sich ideal für Gebäude mit höchsten Anforderungen an Energieeffizienz, Raumgestaltung und Luftqualität.

Egal ob im Büro, Hotel, Bildungsbau oder privaten Wohnbau: Die aktive Deckenstrahlplatte sorgt ganzjährig für ein behagliches Raumklima – energieeffizient, nahezu wartungsfrei und flüsterleise.

Was ist eine aktive Deckenstrahlplatte?

Die aktive Deckenstrahlplatte zum Heizen und Kühlen – auch bekannt unter dem Begriff „chilled beam“ – ist ein innovatives, deckengebundenes Klimasystem, das sowohl Wärme als auch Kälte effizient über Wasser transportiert. Die abgegebene Energie wird durch eine Kombination aus Konvektion und Strahlung sanft an den Raum abgegeben – ohne spürbare Luftbewegung, ohne Geräusche und ohne sichtbare Technik.

Im Gegensatz zu klassischen Heizkörpern oder Split-Klimageräten verzichtet die aktive Deckenstrahlplatte auf stromintensive Ventilatoren im Raum. Stattdessen nutzt sie den physikalischen Induktionseffekt, um Raumluft durch einen Wärmetauscher zu führen und anschließend wieder in den Raum einzubringen – temperiert und gleichmäßig verteilt.

Die Bezeichnung „aktiv“ weist auf die Einbindung von Primärluft aus einer zentralen Lüftungsanlage hin. Diese Luft wird durch spezielle Düsen in die Deckenstrahlplatte eingeblasen und unterstützt die Luftumwälzung im Raum. Dadurch kann neben dem Heizen und Kühlen auch die Frischluftversorgung sichergestellt werden – ein entscheidender Vorteil gegenüber passiven Systemen, die ausschließlich über Temperaturunterschiede arbeiten.

Das macht die aktive Deckenstrahlplatte zu einem vollwertigen Klimagerät, das gleich drei Funktionen übernimmt:

• Kühlen im Sommer – effizient und leise über den Deckenbereich
• Heizen im Winter – mit gleichmäßiger, angenehmer Wärmestrahlung
• Frischluftversorgung – durch Integration in zentrale Lüftungskonzepte

Dank der kompakten Bauweise, der verdeckten Installation in der Decke und der hohen Energieeffizienz ist dieses System ideal für den nicht-invasiven Einbau in moderne Neubauten oder sanierte Bestandsgebäude, insbesondere in sensiblen Bereichen.

Die Vorteile im Überblick?

• Ganzjähriger Komfort: Kühlen im Sommer, Heizen im Winter – alles über die Decke
• Hohe Energieeffizienz: Nutzung von Wasser als Wärmeträger reduziert den Energiebedarf im Vergleich zu Luftsystemen
• Geräuscharm: Ohne bewegliche Teile im Raum – ideal für Büros, Hotels und Bildungseinrichtungen
• Kombinierbar mit RLT-Systemen: Einbindung von Frischluft für ideale Raumluftqualität
• Platzsparend: Keine sichtbaren Heizkörper oder Klimageräte nötig
• Wartungsarm: Robuste Technik mit geringem Instandhaltungsaufwand

Wie funktioniert die Deckenstrahlplatte?

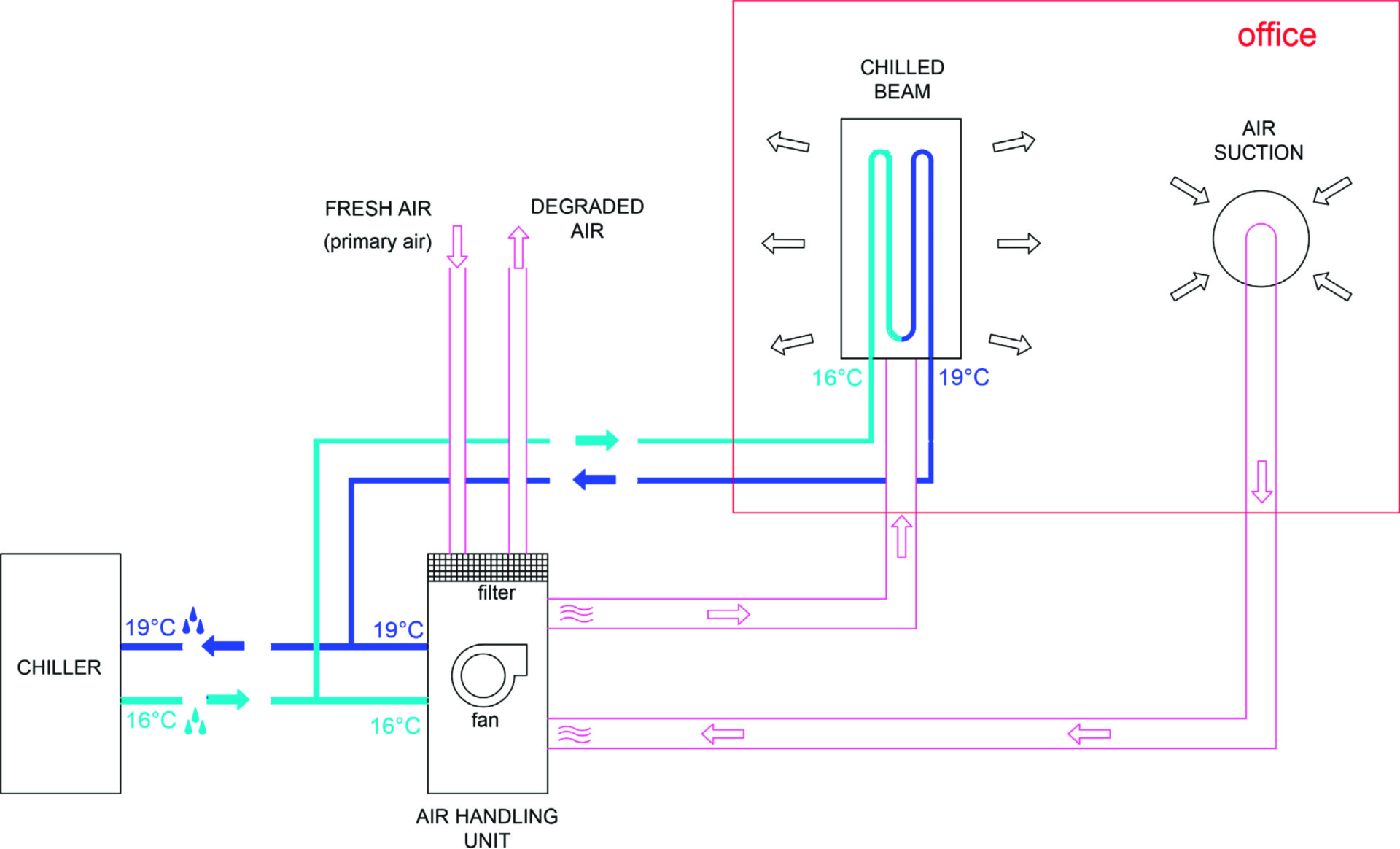

Die aktive Deckenstrahlplatte zum Heizen und Kühlen kombiniert zwei zentrale Funktionen in einem Gerät: temperieren mit Wasser und Luftverteilung mit Zuluft. Sie ist fest an das hydraulische Heiz- und Kühlsystem des Gebäudes angeschlossen und wird zusätzlich mit Primärluft aus einer zentralen Lüftungsanlage versorgt.

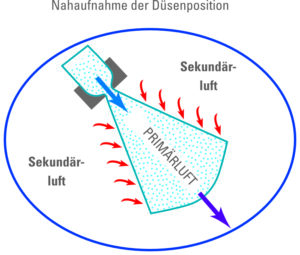

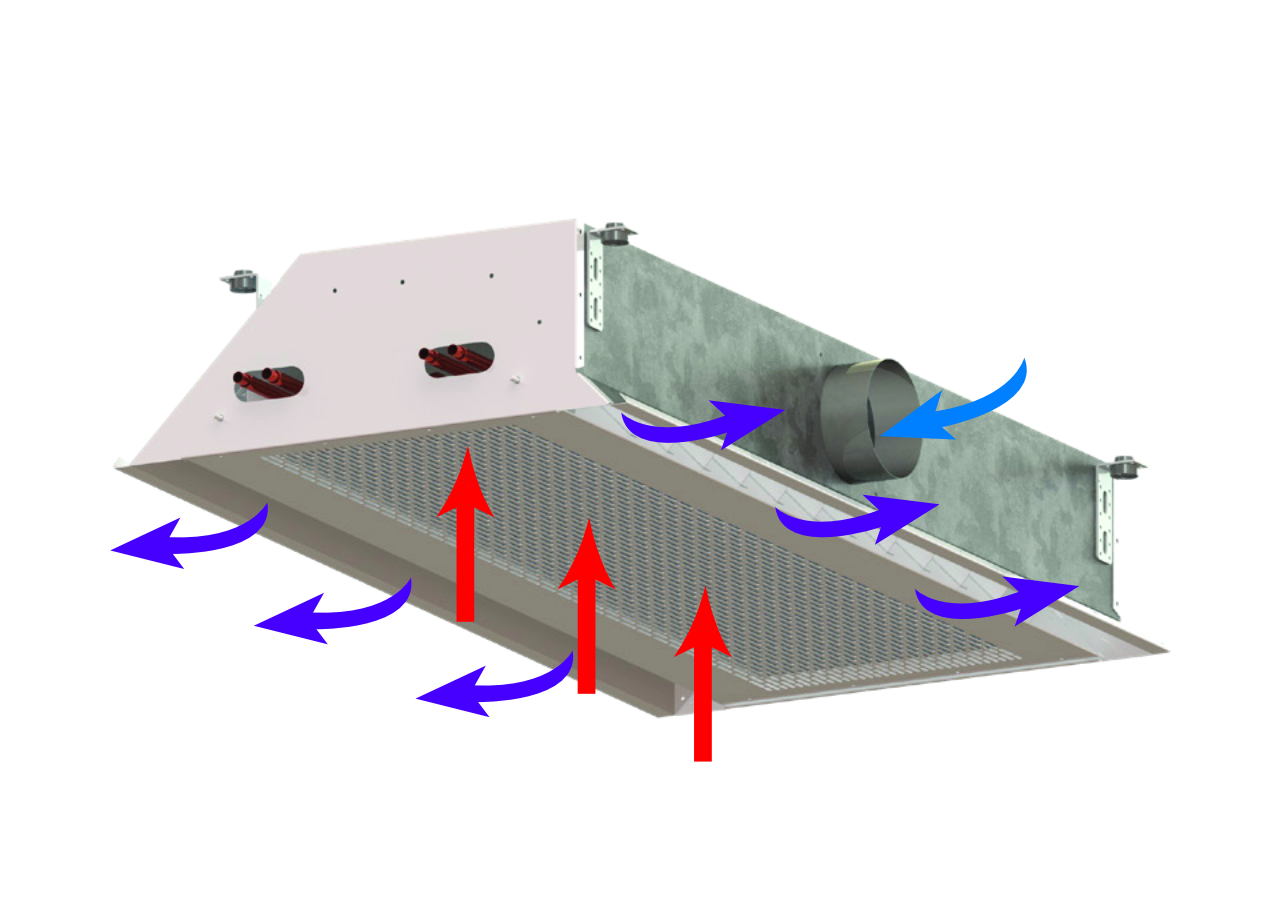

Die Zuluft wird über präzise Düsen in das Gerät eingeblasen. Dabei entsteht ein sogenannter Induktionseffekt: Die einströmende Primärluft erzeugt einen leichten Unterdruck im Gerät, der dazu führt, dass Raumluft von unten durch den eingebauten Wärmetauscher angesogen wird. Dort wird sie entweder gekühlt oder erwärmt – abhängig von der Wassertemperatur im Kreislauf.

Die temperierte Luft tritt anschließend gemeinsam mit der Primärluft in den Raum aus. Das Ergebnis ist eine intensive, gleichmäßige Luftumwälzung, die ohne spürbare Zugluft für ein behagliches Raumklima sorgt.

Der Clou: Die Heiz- oder Kühlleistung erfolgt größtenteils über Konvektion, ergänzt durch strahlungsbasierte Temperaturübertragung über die Deckenfläche – besonders angenehm für den menschlichen Körper.

Anwendungsbereiche

Unsere aktive Deckenstrahlplatte zum Heizen und Kühlen eignet sich ideal für:

• Büro- und Verwaltungsgebäude
• Hotels und Konferenzräume
• Schulen und Hochschulen
• Krankenhäuser und Pflegeeinrichtungen
• Neubauten und energetisch sanierte Bestandsgebäude

Worauf muss geachtet werden?

Damit die aktive Deckenstrahlplatte zum Heizen und Kühlen dauerhaft effizient, sicher und komfortabel betrieben werden kann, sind einige wichtige Planungs. und Betriebsaspekte zu beachten:

• Taupunktkontrolle:
  Beim Kühlbetrieb muss die Vorlauftemperatur des Wassers immer oberhalb der Taupunkttemperatur der Raumluft liegen – typischerweise bei 15–17 °C. Wird dieser Wert unterschritten, besteht die Gefahr der Kondensatbildung an der Wärmetauscheroberfläche, was zu Feuchtigkeitsschäden, Hygienerisiken und Geräteschäden führen kann.
  LÖSUNG: Integration eines Taupunktfühlers bzw. automatisierter Regler, die bei Erreichen des Grenzwertes die Kühlleistung reduzieren oder abschalten.
• Feuchteregelung:
  Ein ausgewogenes Lüftungskonzept ist essenziell – nicht nur zur Luftversorgung, sondern auch zur kontrollierten Entfeuchtung. Besonders bei hoher Außenluftfeuchte im Sommer kann ohne gezielte Entfeuchtung der Taupunkt schnell unterschritten werden.
  LÖSUNG: Einsatz einer RLT-Anlage mit integrierter Entfeuchtungsfunktion oder zentraler Klimatisierung mit entsprechender Regelstrategie.
• Mindestdeckenhöhe:
  Für eine effektive Luftverteilung und um Zugluft zu vermeiden, sollte die Raumhöhe idealerweise mindestens 2,7 m betragen. In niedrigeren Räumen kann die Einströmgeschwindigkeit der Luft zu störenden Luftbewegungen im Aufenthaltsbereich führen.
  HINWEIS: Bei niedrigeren Deckenhöhen können spezielle Düsenausführungen oder reduzierte Luftvolumenströme helfen.
• Hydraulischer Abgleich:
  Wie bei allen wassergeführten Systemen ist auch hier ein exakter hydraulischer Abgleich der Anlage notwendig, um eine gleichmäßige Temperaturverteilung und einen effizienten Betrieb sicherzustellen.
• Intelligente Regelung:
  Eine moderne Regelungstechnik mit Raum- und Feuchtefühlern, Heiz-/Kühlumschaltung, Nachtabsenkung und Präsenzsteuerung erhöht nicht nur den Komfort, sondern spart auch Energie.
• Reinigung und Wartung:
  Zwar sind aktive Deckenstrahlplatten grundsätzlich wartungsarm, doch die Luftkanäle, Filter der RLT-Anlage und Wärmetauscherflächen sollten in regelmäßigen Abständen kontrolliert und bei Bedarf gereinigt werden, um die Leistung dauerhaft zu sichern.

Fazit: Komfort trifft Effizienz?

Unsere neue aktive Deckenstrahlplatte zum Heizen und Kühlen bietet wir eine moderne Lösung für zukunftsfähige Gebäude. Sie verbindet höchsten thermischen Komfort mit niedrigen Betriebskosten – und das bei minimalem Platzbedarf und maximaler Gestaltungsfreiheit.
