Delgado® Lamelle: Die optisch ansprechende aktive Deckenkühlung und -heizung
Die aktiv kühlende und heizende Lamellendecke DELGADO® Lamelle ist ein energiesparendes, umweltfreundliches System. Lackierte Metalllamellen bieten ein außergewöhnliches Design und verbergen andere zugängliche Technologien, während sie gleichzeitig die Effizienz der Nutzung erneuerbarer Energien maximieren. Dank seiner geringen Trägheit ist es eine ideale Lösung zum Heizen und Kühlen von Niedrigenergie und Passivgebäuden.
Das unsichtbare System schränkt die aktuelle oder zukünftige Anordnung des Kühlraums nicht ein und bietet einen zuverlässigen und wartungsfreien Betrieb. Eine Oberflächenkühlung ohne unangenehme Zugluft und Lärm trägt zur Verbesserung der Konzentration und Arbeitsleistung bei du schafft gleichzeitig eine angenehme und gesunde Umgebung ohne überhitzte und unterkühlte Zonen.
DELGADO®-Technologien bewahren die natürliche Luftfeuchtigkeit und sind daher ideal für Allergiker und Asthmatiker. In die Deckenkonstruktion eingebauten Rohre fließt Kühlwasser, wodurch dem gekühlten Raum Energie entzogen wird. Dank eines hohen Anteils an Strahlungsenergie kühlt es vor allem Boden und Wände und schafft so ein angenehmes Raumklima mit gleichmäßiger Temperaturverteilung.
Deckenkühlung ist aus der modernen Deckenkonstruktion von Wohn- und Bürogebäuden nicht mehr wegzudenken. Es schafft ein angenehmes und gesundes Wohn- und Arbeitsumfeld und wird den hohen Ansprüchen moderner Architektur voll und ganz gerecht.

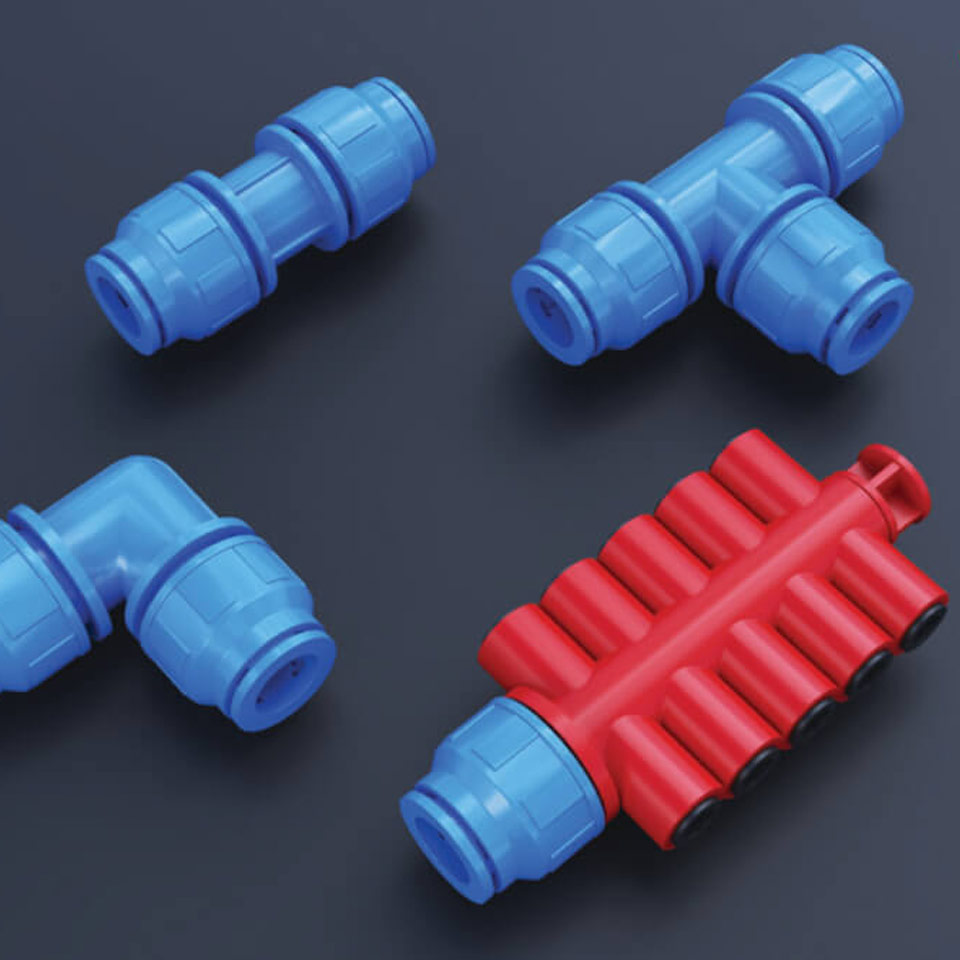

DELGADO® EASY PUSH Armaturen

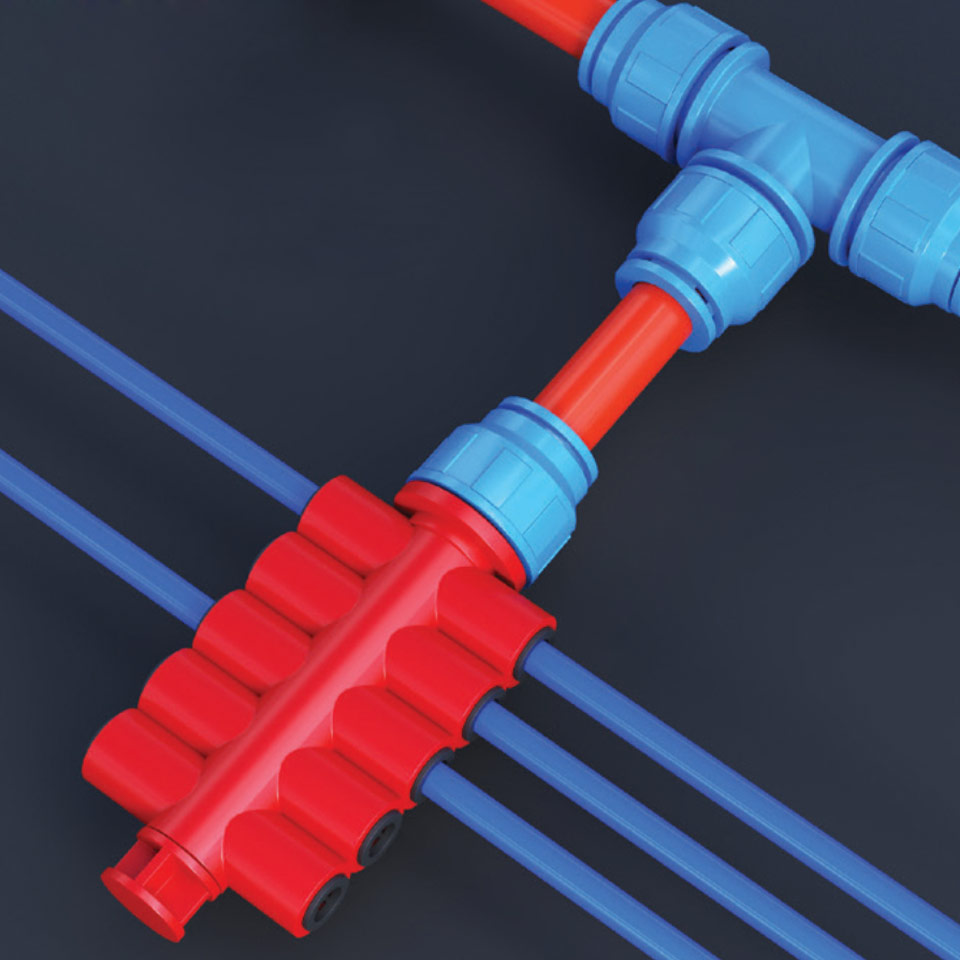

Das System mit DELGADO® EASY PUSH Armaturen ist für die Installation der Kühlwasserverteilung zwischen dem Verteiler und den DELGADO®-Kühlmatten im Raum über den abgehängten Decken vorgesehen.
Dank der innovatioven Konzeption ist eine Verrohrung nach Tichelmann nicht mehr erforderlich. Das DELGADO® EASY PUSH System zeichnet sich durch eine einfache Montage aus und minimiert durch sein Sternverbindung die Anzahl der Anschlüsse in der abgehängten Decke, die es an einem Ort zentralisiert.
Ausführung des Registers
Das Register wird je nach Anschlussart in zwei Versionen hergestellt.
Wird die Verrohrung zum Verteiler im Flur hinter der Wand ausgeführt, wird Type A verwendet, wird die Verrohrung über der Decke ausgeführt, wird Type B verwendet.

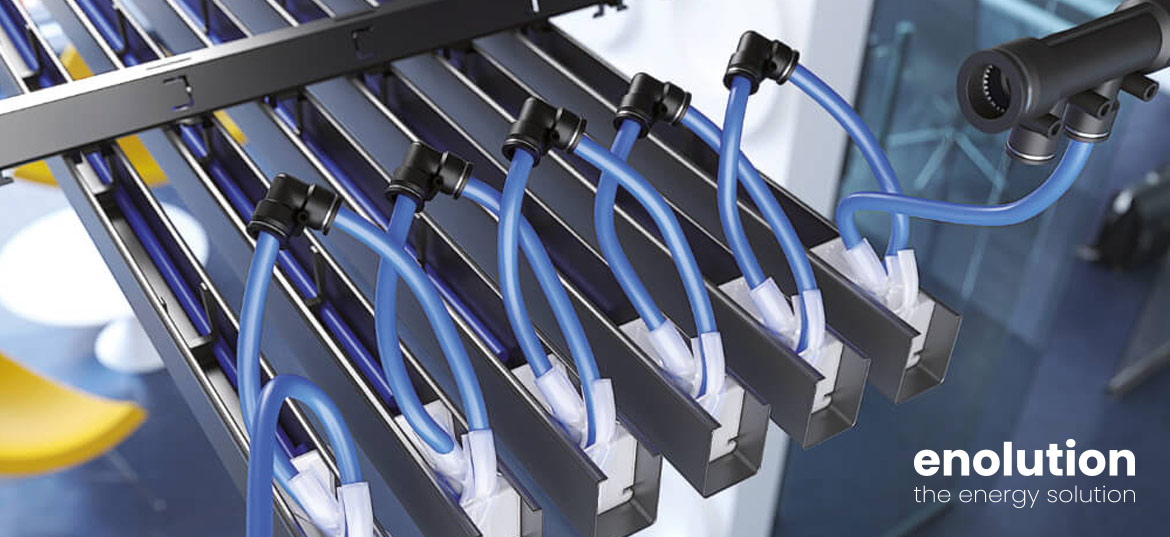

Aufbau Aktive Lamellendecke Delgado
- Die Modulam 30H40-Decke besteht aus Stahllamellen mit einer Breite von 30mm und einer Standard Dicke von 0,4 mm Stahl oder 0,5 mm Aluminium. Die Lamellen werden auf Omega-Trägerprofile geklickt, die mit verstellbaren Nonius-Aufhängern an der Strukturdecke befestigt werden.
- Die Modulam Paneele sind leicht von Hand in die Tragschienen einzuklipsen, aber ebenso leicht zu demontieren. Die Standard Fugenbreite für diese Decke ist 20 mm und somit entsteht ein Modulmaß von 50 mm.
- Ein sauberer Anschluss zu den Wänden wird mittels Montage von Randwinkel erreicht.
- Für eine optimale Wärmeübertragung an die Kühldecke sorgen Kunststoffschläuche, die über Clips direkten Kontakt mit den Paneele haben. Der Einbau einer Dämmung über den Lamellen minimiert mögliche Energieverluste.
- Die Lamellen sind vorbeschichtet mit einen Polyesterlack. Die Standard Farbe ist RAL9010, andere RAL oder NCS Farben sind auf Anfrage und zum Mehrpreis verfügbar.
- Standard Materialstärke für Aluminium ist 0,5 mm und für Stahl 0,4 mm.
- Paneele werden auf Projektbasis in Längen von 1,00 bis 5,80 Meter produziert.
Abweichende Längen sind nach Rücksprache möglich.

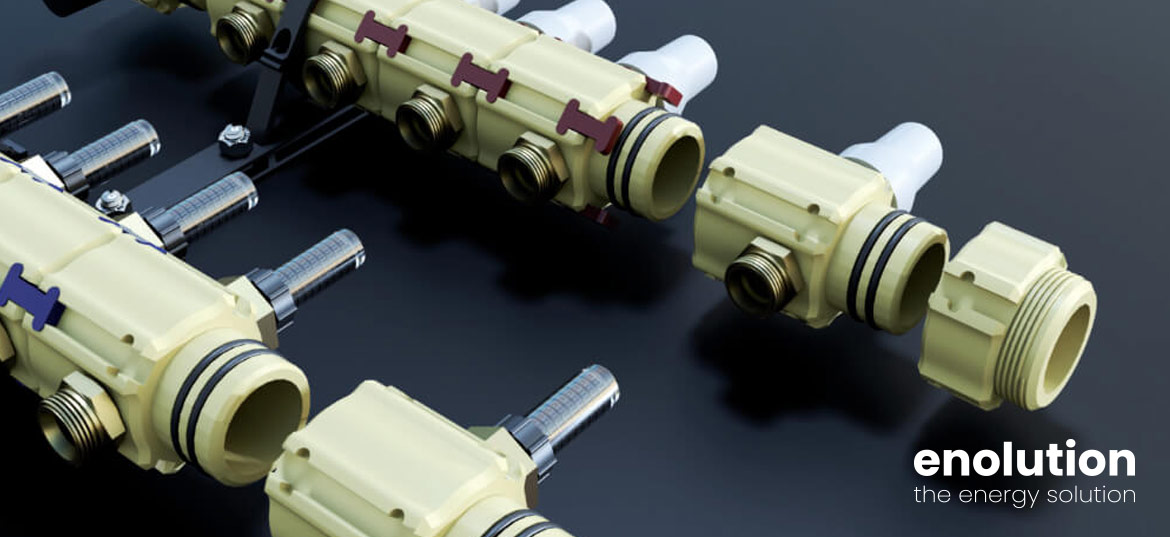

DELGADO®- Kunststoff Verteiler
Der DELGADO®- Verteiler ist für den Einsatz in Heiz- und Kühlsystemen vorgesehen. Es besteht aus einzelnen Segmenten und ermöglicht so eine betriebliche Anpassung der Kreiszahl. Der Verteilerkörper besteht aus wärmebeständigem, mit Glasfasern verstärktem PA-Kunststoff, der eine hohe Widerstandsfähigkeit und lange Lebensdauer gewährleistet. Für gängige Heiz- und Kühlanwendungen ist der Verteiler auf der Vorlaufseite mit einem Thermostatventil mit manueller Steuerung und der Möglichkeit zum Einbau eines thermischen Stellantriebs und auf der Rücklaufseite mit einem regulierenden Durchflussmesser, evtl. Stopfen oder einer anderen Kombination ausgestattet. Erhöhte Kondenswasserbeständigkeit und große Dimension prädestinieren den Einsatz in Deckenkühlsystemen.
Variante FITTINGS
Es ist mit Außengewinden mit EUROKONUS 3/4“ ausgestatten, der Anschluss der einzelnen Kreise erfolgt über eine kompatible Klemmschraube.
Variante PUSH
Für schnellen Montage ist es mit Steckübergängen in den Größen 8, 10,12, 16 oder Doppelübergängen 2×8 oder 2×10 ausgestattet. Es ist für Rohre aus PE-RT, PB, PEX und PP geeignet, nicht für Rohre mit Aluminiumfolie. Bei der Montage ist es erforderlich, das Rohr mit einer Stützhülse entsprechender Größe zu verstärken und das Rohrende mit Spezialfett zu schmieren.
Beratung, Planung und Support
Unser engagiertes Team steht Ihnen jederzeit zur Verfügung, um Sie bei der Planung und Umsetzung von Deckenkühlsystemen zu unterstützen. Mit Delgado bieten wir nicht nur eine innovative Technologie, sondern auch den technischen Support, den Sie benötigen, um das Beste aus Ihrem Raum herauszuholen.
